موتور ولتاژ پایین چیست؟

A موتور ولتاژ پایین یک موتور الکتریکی است که تا ولتاژ 1000 ولت AC کار می کند و آن را به رایج ترین نوع موتور الکتریکی در مصارف صنعتی و تجاری تبدیل می کند. این موتورها انرژی الکتریکی را به انرژی مکانیکی تبدیل می کنند و طیف وسیعی از تجهیزات را از فن های کوچک گرفته تا پمپ های صنعتی بزرگ هدایت می کنند.

ساختار اصلی یک موتور ولتاژ پایین شامل یک استاتور (قسمت ثابت حاوی سیم پیچ)، یک روتور (قسمت چرخشی که نیروی مکانیکی را ارائه می دهد)، یاتاقان هایی که روتور را پشتیبانی می کنند و یک سیستم خنک کننده که گرمای تولید شده در حین کار را حذف می کند. سیم‌پیچ‌های استاتور به منبع تغذیه متصل می‌شوند و یک میدان مغناطیسی دوار ایجاد می‌کنند که با روتور تعامل می‌کند و گشتاور تولید می‌کند.

موتورهای ولتاژ پایین در دو پیکربندی اصلی موجود هستند: موتورهای القایی (که موتورهای آسنکرون نیز نامیده می شوند) و موتورهای سنکرون. موتورهای القایی پرکاربردترین نوع هستند که بیش از 90 درصد از نصب موتورهای صنعتی را تشکیل می دهند. آنها در ساخت و ساز ساده، مستحکم هستند و به حداقل تعمیر و نگهداری نیاز دارند. موتورهای سنکرون در کاربردهایی استفاده می شوند که نیاز به کنترل دقیق سرعت دارند یا موتور باید بدون توجه به بار با سرعت ثابت کار کند.

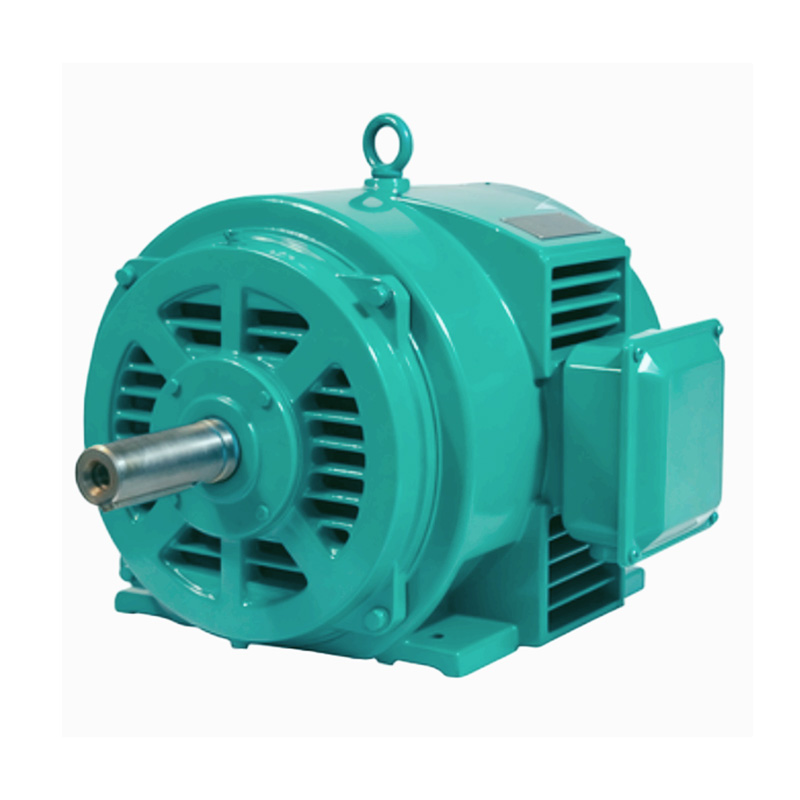

محفظه یک موتور ولتاژ پایین برای محافظت از اجزای داخلی در برابر محیط طراحی شده است. انواع محفظه متداول عبارتند از ضد چکه باز (ODP)، خنک کننده با فن کاملا محصور (TEFC) و هوای کاملا محصور (TEAO). انتخاب محفظه به محیط عملیاتی و سطح حفاظت مورد نیاز بستگی دارد. موتورهای TEFC رایج ترین نوع هستند که از گرد و غبار، رطوبت و سایر آلاینده ها محافظت می کنند.

موتورهای ولتاژ پایین بر اساس چرخه کاری آنها طبقه بندی می شوند که الگوی عملکرد را توصیف می کند. موتورهای کار پیوسته (S1) برای کارکردن در بار کامل به طور نامحدود طراحی شده اند. موتورهای کار متناوب (S2 تا S10) برای کاربردهایی طراحی شده اند که در آن موتور برای دوره های کوتاه و به دنبال آن دوره های استراحت کار می کند. چرخه وظیفه بر نیازهای خنک کننده و ظرفیت حرارتی موتور تأثیر می گذارد.

انواع of Low Voltage Motors

موتورهای ولتاژ پایین انواع مختلفی دارند که هر کدام برای کاربردهای متفاوتی مناسب هستند. درک تفاوت بین این انواع برای انتخاب موتور مناسب برای کاربرد شما ضروری است.

موتورهای القایی

موتورهای القایی رایج ترین نوع موتورهای ولتاژ پایین هستند که بیشترین نصب را در سراسر جهان به خود اختصاص می دهند. آنها بر اساس اصل القای الکترومغناطیسی کار می کنند، جایی که سیم پیچ های استاتور یک میدان مغناطیسی چرخشی ایجاد می کند که جریان هایی را در روتور القا می کند. روتور معمولاً یک طرح قفس سنجابی است که از میله‌های رسانا در دو انتها کوتاه شده است.

موتورهای القایی در پیکربندی های تک فاز و سه فاز موجود هستند. موتورهای القایی سه فاز بیشترین کاربرد را در کاربردهای صنعتی دارند و راندمان بالا، عملکرد قابل اعتماد و کنترل ساده را ارائه می دهند. موتورهای القایی تک فاز در کاربردهای مسکونی و تجاری سبک که برق سه فاز در دسترس نیست استفاده می شود.

سرعت موتور القایی با تعداد قطب ها و فرکانس تغذیه تعیین می شود. سرعت های سنکرون معمول برای سیستم های 50 هرتز 3000 دور در دقیقه (2 قطبی)، 1500 دور در دقیقه (4 قطبی) و 1000 دور در دقیقه (6 قطبی) است. سرعت عمل واقعی به دلیل لغزش کمی کمتر از سرعت سنکرون است که با بار افزایش می یابد.

موتورهای سنکرون

موتورهای سنکرون با سرعت ثابتی کار می کنند که با فرکانس تغذیه هماهنگ است. آنها در کاربردهایی که کنترل دقیق سرعت مورد نیاز است، مانند ماشین آلات نساجی، ماشین های چاپ و کارخانه های کاغذ استفاده می شوند. موتورهای سنکرون همچنین می توانند برای تصحیح ضریب توان استفاده شوند، زیرا می توانند در ضریب قدرت پیشرو کار کنند.

روتور یک موتور سنکرون توسط یک منبع DC برانگیخته می شود و یک میدان مغناطیسی ایجاد می کند که روی میدان استاتور در حال چرخش قفل می شود. این تضمین می کند که روتور دقیقاً با سرعت سنکرون، مستقل از بار می چرخد. موتورهای سنکرون پیچیده تر و گرانتر از موتورهای القایی هستند، اما راندمان بالاتر و ضریب توان بهتری را ارائه می دهند.

موتورهای مگنت دائمی

موتورهای آهنربای دائم نوعی موتور سنکرون هستند که به جای سیستم تحریک DC از آهنرباهای دائمی در روتور استفاده می کنند. این طراحی نیاز به حلقه‌ها و برس‌های لغزنده را از بین می‌برد، نیازهای تعمیر و نگهداری را کاهش می‌دهد و قابلیت اطمینان را بهبود می‌بخشد. موتورهای آهنربای دائم راندمان بالا و چگالی توان بالا را ارائه می‌دهند که آنها را برای کاربردهایی که در آن فضا و بهره‌وری انرژی حیاتی است، ایده‌آل می‌سازد.

این موتورها به طور فزاینده ای در وسایل نقلیه الکتریکی، روباتیک و درایوهای صنعتی با کارایی بالا استفاده می شوند. پیشرفت در فناوری آهنربا باعث شده است که موتورهای آهنربای دائم از نظر هزینه و عملکرد قابل رقابت با موتورهای القایی باشند.

موتورهای ضد انفجار

موتورهای ضد انفجار برای استفاده در محیط های خطرناک که ممکن است گازها، بخارات یا گرد و غبار قابل اشتعال وجود داشته باشد، طراحی شده اند. این موتورها در محفظه ای محصور شده اند که می تواند یک انفجار داخلی را بدون احتراق جو اطراف مهار کند. آنها برای استفاده در طبقه بندی مناطق خطرناک خاص، مانند کلاس I، بخش 1 برای خطرات گاز گواهی شده اند.

موتورهای ضد انفجار در هر دو طرح القایی و سنکرون با ویژگی هایی مانند مسیرهای شعله، درجه حرارت و محفظه های ویژه موجود هستند. تولیدکنندگان پیشرو مانند شرکت موتور ضد انفجار شانگهای پینکسینگ طیف گسترده ای از موتورهای ولتاژ پایین ضد انفجار را برای کاربردهای سخت ارائه می دهند.

کارایی Standards and Classes

کارایی الف موتور ولتاژ پایین یک عامل حیاتی در تعیین هزینه عملیاتی و اثرات زیست محیطی آن است. استانداردهای بین المللی کلاس های بازدهی را تعریف می کنند که به کاربران امکان مقایسه عملکرد موتورهای مختلف را می دهد.

کلاس های کارایی اینترنت اکسپلورر

کمیسیون بین المللی الکتروتکنیکی (IEC) چهار کلاس کارایی برای موتورها ایجاد کرده است:

• IE1 - کارایی استاندارد - حداقل سطح راندمان برای موتورهای همه منظوره. این موتورها برای کاربردهایی مناسب هستند که هزینه های انرژی در آنها دغدغه اصلی نیست. آنها در بسیاری از مناطق به دلیل الزامات نظارتی در حال حذف تدریجی هستند.
• IE2 - راندمان بالا - صرفه جویی قابل توجهی در مصرف انرژی نسبت به موتورهای IE1 فراهم می کند. IE2 حداقل بازده مورد نیاز برای نصب موتورهای جدید در بسیاری از کشورها است. این موتورها تعادل خوبی بین هزینه و کارایی ارائه می دهند.
• IE3 - راندمان برتر - راندمان بالاتری نسبت به IE2 ارائه می دهد و صرفه جویی قابل توجهی در انرژی و کاهش هزینه های عملیاتی می کند. موتورهای IE3 به طور فزاینده ای توسط مقررات در سراسر جهان مورد نیاز هستند، به ویژه در مناطقی با هزینه های انرژی بالا.
• IE4 - راندمان فوق العاده عالی - بالاترین کلاس بازده، ارائه حداکثر صرفه جویی در انرژی. موتورهای IE4 برای کاربردهایی با عملکرد مداوم و هزینه انرژی بالا ایده آل هستند. هزینه اولیه بالاتر معمولاً با صرفه جویی در انرژی در طول عمر موتور جبران می شود.

انتخاب کلاس راندمان موتور به عوامل مختلفی بستگی دارد: تعداد ساعات کار در سال، هزینه انرژی محلی، و تفاوت هزینه اولیه بین کلاس‌های راندمان. برای موتورهایی که به طور مداوم کار می کنند، صرفه جویی در انرژی موتور IE3 یا IE4 می تواند در چند سال بازگشت سرمایه را فراهم کند.

صرفه جویی در انرژی و بازگشت سرمایه

صرفه جویی در انرژی از یک موتور با راندمان بالاتر می تواند قابل توجه باشد. برای موتوری که 24 ساعت شبانه روز و 365 روز در سال کار می کند، تفاوت بین راندمان IE2 و IE3 می تواند منجر به صرفه جویی در مصرف انرژی 5 تا 10 درصد یا بیشتر شود. در طول عمر 15 تا 25 ساله موتور، این صرفه جویی می تواند چندین برابر تفاوت هزینه اولیه باشد.

موتورهای با راندمان بالاتر علاوه بر صرفه جویی در انرژی، گرمای کمتری تولید می کنند که می تواند نیازهای خنک کننده را کاهش دهد و عمر موتور و عایق آن را افزایش دهد. آنها همچنین دمای عملیاتی پایین تری دارند که باعث بهبود طول عمر یاتاقان و کاهش نیازهای تعمیر و نگهداری می شود.

برنامه های کاربردی

موتورهای ولتاژ پایین تقریباً در تمام بخش‌های صنعتی استفاده می‌شوند و تجهیزاتی را که تولید و زیرساخت مدرن را هدایت می‌کنند، نیرو می‌دهند. تطبیق پذیری و قابلیت اطمینان این موتورها آنها را در کاربردهای بی شماری ضروری می کند.

ساخت و تولید

در تولید، موتورهای ولتاژ پایین به نوار نقاله ها، ماشین ابزار، روبات ها و خطوط تولید خودکار نیرو می دهند. آنها در فلزکاری، پردازش پلاستیک، تولید نساجی و عملیات مونتاژ استفاده می شوند. توانایی موتورهای مدرن برای کار با درایوهای فرکانس متغیر، کنترل دقیق سرعت و بهبود راندمان فرآیند را ممکن می‌سازد.

پمپاژ و تصفیه آب

موتورهای ولتاژ پایین پمپ ها را برای تامین آب، تصفیه فاضلاب، آبیاری و فرآیندهای صنعتی هدایت می کنند. این موتورها در بسیاری از کاربردها به طور مداوم کار می کنند و راندمان را به یک عامل مهم تبدیل می کنند. موتورهای با راندمان بالا به طور فزاینده ای در کاربردهای پمپاژ برای کاهش هزینه های انرژی استفاده می شوند.

سیستم های HVAC

سیستم های گرمایش، تهویه و تهویه مطبوع به موتورهای ولتاژ پایین برای فن ها، دمنده ها، کمپرسورها و پمپ ها متکی هستند. سیستم های HVAC بخش قابل توجهی از مصرف انرژی ساختمان را به خود اختصاص می دهند و استفاده از موتورهای با راندمان بالا در این سیستم ها می تواند صرفه جویی قابل توجهی در مصرف انرژی داشته باشد.

حمل و نقل مواد

سیستم های نوار نقاله، آسانسورها، جرثقیل ها و بالابرها از موتورهای ولتاژ پایین برای حرکت و بلند کردن استفاده می کنند. این کاربردها اغلب به موتورهایی با گشتاور راه اندازی بالا و توانایی مقاومت در برابر استارت و توقف مکرر نیاز دارند.

انرژی های تجدید پذیر

موتورهای ولتاژ پایین به طور فزاینده ای در کاربردهای انرژی تجدیدپذیر مانند سیستم های ردیابی خورشیدی و کنترل پیچ توربین بادی استفاده می شوند. این کاربردها به موتورهای قابل اعتماد و کارآمد نیاز دارند که بتوانند در شرایط محیطی سخت کار کنند.

غذا و نوشیدنی

در صنعت غذا و نوشیدنی، موتورهای ولتاژ پایین میکسرها، نوار نقاله ها، تجهیزات بسته بندی و ماشین آلات پردازش را نیرو می دهند. این موتورها باید استانداردهای بهداشتی و ایمنی از جمله قابلیت شستشو و مقاومت در برابر خوردگی را رعایت کنند.

انتخاب Guide

انتخاب سمت راست موتور ولتاژ پایین نیاز به بررسی دقیق چندین عامل دارد. راهنمای زیر یک رویکرد ساختاریافته برای انتخاب موتور ارائه می دهد:

مرحله 1: تعیین توان مورد نیاز

توان موتور مورد نیاز را بر اساس مشخصات بار و شرایط عملیاتی محاسبه کنید. هر دو مورد نیاز برق در حال اجرا و راه اندازی را در نظر بگیرید. درجه قدرت معمولاً بر حسب کیلووات (کیلووات) یا اسب بخار (اسب بخار) بیان می شود. بزرگ کردن موتور می تواند راندمان را کاهش دهد، در حالی که کوچک بودن می تواند منجر به گرم شدن بیش از حد و خرابی زودرس شود.

مرحله 2: الزامات سرعت را تعریف کنید

سرعت موتور مورد نیاز (سرعت سنکرون) را مشخص کنید و در نظر بگیرید که آیا عملیات سرعت متغیر مورد نیاز است یا خیر. سرعت استاندارد برای سیستم های 50 هرتز 3000 دور در دقیقه (2 قطبی)، 1500 دور در دقیقه (4 قطبی) و 1000 دور در دقیقه (6 قطبی) است. درایوهای سرعت متغیر را می توان برای تنظیم سرعت موتور برای برنامه هایی که نیاز به خروجی متغیر دارند استفاده کرد.

مرحله 3: کلاس کارایی را انتخاب کنید

کلاس کارایی مناسب (IE1 تا IE4) را بر اساس ساعات کار، هزینه های انرژی و الزامات قانونی انتخاب کنید. کلاس های راندمان بالاتر صرفه جویی بیشتری در مصرف انرژی دارند اما هزینه های اولیه بالاتری دارند. برای موتورهایی که به طور مداوم کار می کنند، موتورهای IE3 یا IE4 معمولاً مقرون به صرفه ترین انتخاب هستند.

مرحله 4: چرخه وظیفه را در نظر بگیرید

تعیین کنید که آیا موتور به طور مداوم، متناوب یا تحت بارهای متغیر کار می کند. این بر طراحی موتور و نیازهای خنک کننده تأثیر می گذارد. موتورهای کار پیوسته (S1) برای کارکرد نامحدود در بار نامی طراحی شده اند. موتورهای کار متناوب (S2 تا S10) برای کاربردهایی با دوره های عملیاتی و استراحت خاص طراحی شده اند.

مرحله 5: شرایط محیطی را ارزیابی کنید

دمای محیط، ارتفاع، رطوبت و قرار گرفتن در معرض گرد و غبار، آب یا مواد خورنده را در نظر بگیرید. این عوامل نوع محفظه موتور و درجه حفاظتی آن را تعیین می کند. انواع محفظه شامل ضد چکه باز (ODP)، خنک کننده کاملا محصور شده با فن (TEFC) و محافظت در برابر آب و هوا (WPI و WPII) است.

مرحله 6: نصب و اتصال را بررسی کنید

پیکربندی نصب (پایی، فلنجی یا ترکیبی) و موقعیت جعبه ترمینال را برای سازگاری با تجهیزات رانده شده مشخص کنید. انواع نصب متداول عبارتند از IM B3 (نصب شده روی پا)، IM B5 (نصب فلنج)، و IM B35 (پا و فلنج).

رهبران صنعت مانند شرکت موتور ضد انفجار شانگهای پینکسینگ طیف گسترده ای از موتورهای ولتاژ پایین را ارائه می دهند که استانداردهای کارایی IE2، IE3 و IE4 را برای کاربردهای صنعتی متنوع ارائه می دهند.
